ACI50-D10 – jednofázový AC snímač prúdu 50 A

ACI50-D10 – spoľahlivé meranie striedavého prúdu pre regulátory GBO-Aku

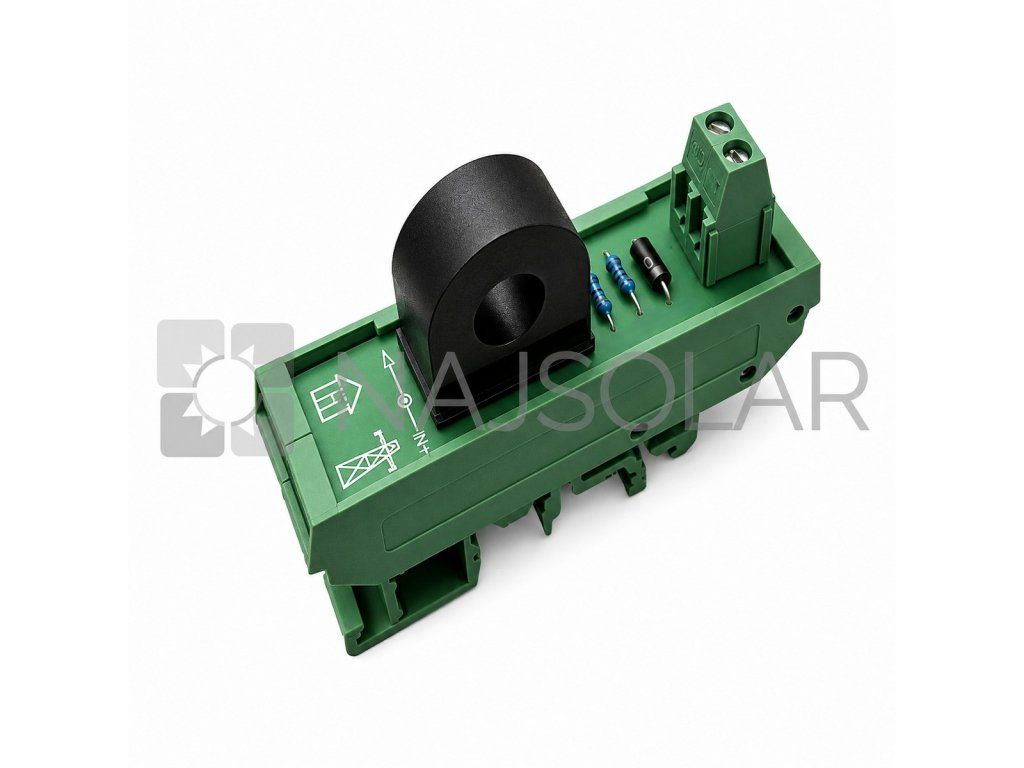

ACI50-D10 je jednofázový prúdový transformátor určený na meranie striedavého prúdu do 50 A. Slúži ako externý snímač pre regulátory GBO-Aku, ktoré na základe nameraných hodnôt riadia využitie prebytočnej energie z fotovoltickej elektrárne.

Snímač pracuje s prevodom 1 : 1000 a obsahuje integrovaný zaťažovací odpor, ktorý premieňa meraný prúd na napäťový signál vhodný pre analógový vstup regulátora. Výstupné napätie sa pohybuje v rozsahu približne 0 až 2 V AC, čo umožňuje presné a spoľahlivé vyhodnotenie meraných hodnôt.

Prievlak s vnútorným priemerom 10 mm umožňuje jednoduché navlečenie vodiča bez potreby jeho prerušenia. Vďaka veľmi nízkemu prúdu prenášanému medzi snímačom a regulátorom je možné použiť aj dlhšie prepojovacie vedenie. Pre dosiahnutie čo najpresnejších výsledkov výrobca odporúča použiť kábel s krúteným párom vodičov a dodržať dostatočný odstup od silových káblov, čím sa minimalizuje elektromagnetické rušenie.

ACI50-D10 je vhodný pre nové aj existujúce fotovoltické elektrárne, kde zabezpečuje presné meranie prúdu potrebné pre správnu reguláciu výkonu a efektívne využitie prebytkov vyrobenej elektrickej energie.

Technické vlastnosti

• jednofázový AC snímač prúdu
• rozsah merania do 50 A AC
• prevod prúdového transformátora 1 : 1000
• vnútorný priemer prievlaku 10 mm
• výstupné napätie 0 – 2 V AC
• integrovaný zaťažovací odpor
• jednoduchá montáž navlečením na vodič

Hlavné výhody

• presné meranie striedavého prúdu,
• jednoduchá montáž bez prerušenia vodiča,
• vysoká spoľahlivosť,
• kompaktné rozmery,
• nízky prenosový prúd medzi snímačom a regulátorom,
• možnosť použitia aj pri väčších vzdialenostiach medzi snímačom a regulátorom,
• plná kompatibilita s regulátormi GBO-Aku.

Odporúčané použitie

ACI50-D10 je určený na meranie striedavého prúdu vo fotovoltických elektrárňach. Používa sa spolu s regulátormi GBO-Aku na monitorovanie toku elektrickej energie, čo umožňuje presnú reguláciu prebytkov a efektívne riadenie elektrických bojlerov, vykurovacích telies a ďalších odporových spotrebičov.
