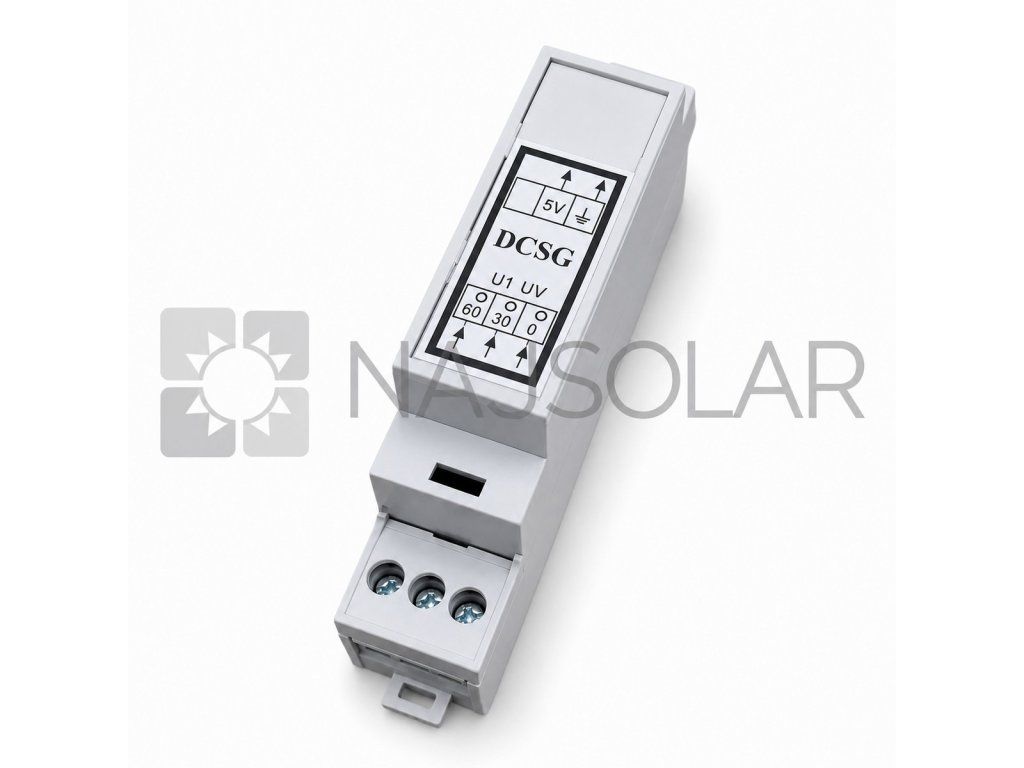

DCSG – snímač DC napätia batérie
DCSG je snímač jednosmerného napätia určený na monitorovanie napätia batérie vo fotovoltických systémoch. Spolupracuje s regulátormi GBO-Aku, ktorým poskytuje presné údaje potrebné na riadenie nabíjania, vybíjania a efektívneho využitia prebytkov energie. Vďaka galvanickému oddeleniu zabezpečuje bezpečné meranie bez priameho elektrického spojenia s regulátorom.
DCSG – spoľahlivé monitorovanie napätia batérie
DCSG je snímač jednosmerného napätia navrhnutý pre regulátory GBO-Aku. Slúži na presné sledovanie napätia batériového úložiska, ktoré je jedným z dôležitých údajov pre správne riadenie fotovoltického systému. Regulátor na základe nameraného napätia dokáže optimalizovať využitie vyrobenej energie a efektívnejšie pracovať s akumuláciou.
Snímač využíva galvanicky oddelený DC/DC prevod, ktorý zvyšuje bezpečnosť celej inštalácie a chráni elektroniku regulátora pred priamym kontaktom s batériovým napätím. Na primárnej strane je možné merať napätie 30 V alebo 60 V DC podľa zvoleného vstupu, pričom na výstupe poskytuje analógový signál 0 až 5 V DC určený pre analógové vstupy regulátora.
DCSG je navrhnutý s dôrazom na jednoduchú montáž a stabilitu merania. Pripája sa iba dvoma vodičmi na primárnej aj sekundárnej strane, čo uľahčuje zapojenie. Pri uvedení do prevádzky výrobca odporúča vykonať kalibráciu podľa skutočného menovitého napätia batérie, čím sa zabezpečí čo najpresnejšie meranie počas bežnej prevádzky. Pri batériových systémoch s napätím vyšším ako 60 V DC je možné rozšíriť merací rozsah použitím vhodného externého predradného rezistora.
Technické vlastnosti
- snímač jednosmerného napätia batérie
- určený pre regulátory GBO-Aku
- galvanicky oddelené meranie
- merací rozsah 30 V alebo 60 V DC
- analógový výstup 0 – 5 V DC
- elektrická pevnosť galvanického oddelenia 4 kV AC
- jednoduché dvojvodičové pripojenie
- montáž na DIN lištu
- kompaktné rozmery vhodné do rozvádzača
Hlavné výhody
- bezpečné galvanicky oddelené meranie,
- presné monitorovanie napätia batérie,
- jednoduchá inštalácia,
- stabilný analógový výstup,
- kompaktné rozmery,
- spoľahlivá prevádzka,
- vhodný pre 24 V a 48 V batériové systémy.
| Kategória: | Regulátory prebytku |
|---|---|
| Hmotnosť: | 0.5 kg |
| Elektrická pevnosť galvanického oddelenia: | 4 kV AC |
| Merané napätie: | 30 V alebo 60 V DC |
| Montáž: | DIN lišta |
| Odpor primárneho obvodu (30 V): | 15 kΩ |
| Odpor primárneho obvodu (60 V): | 62 kΩ |
| Rozmery: | 95 × 18 × 57 mm |
| Typ výstupu: | 0 – 5 V DC |
| Určenie: | Meranie napätia batérie |
